Διάφραγμα και ταχύτητες στη φωτογραφική μηχανή

                                                                                     Μανόλης Παπαδάκης  EFIAP/s

                                             ΔΙΑΦΡΑΓΜΑ ΚΑΙ ΤΑΧΥΤΗΤΕΣ

                                                                                  Διάφραγμα
                Αποτελείται από σύνολο μεταλλικών λεπίδων που σχηματίζουν ένα δίσκο στο εσωτερικό του φακού. Στο κέντρο του δίσκου δημιουργείται μια οπή και η οποία μεγαλώνει ή μικραίνει καθώς περιστρέφουμε τον δακτύλιο διαφραγμάτων επιτρέποντας να περνά αντίστοιχα περισσότερο ή λιγότερο φως.


                                                                  Φωτοφράκτης   (Ταχύτητες)

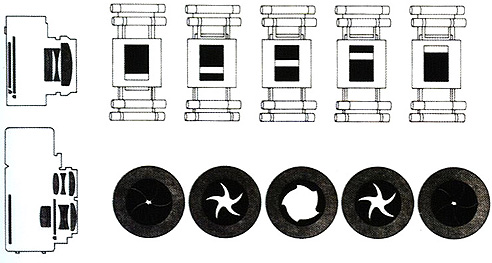

         Είναι ένας μηχανισμός που ανοιγοκλείνει αυτόματα με το πάτημα του κουμπιού για λήψη. Μπορεί να είναι διαφραγματικού τύπου από μεταλλικές λάμες ή εστιακού επιπέδου σαν φωτοστεγανή κουρτίνα και παραμένει ανοικτός κατά τη λήψη για προκαθορισμένο χρόνο που τον επιλέγουμε από τον δακτύλιο ταχυτήτων.

 Από κάθε επιλογή στην επόμενη (δηλ. διαφορά 1 stop, σε  διάφραγμα ή ταχύτητες)

η ποσότητα φωτισμού είναι η μισή

                       Κλίμακα διαφραγμάτων  (με διαφοροποιήσεις στα άκρα )

  Μεγάλο διάφραγμα-πολύ φως   <---                --- >   Μικρό φιάφραγμα-λίγο φως

                     1,4      2,8        4         5,6          8           11          16          22

                            Κλίμακα ταχυτήτων ( με διαφοροποιήσεις στα άκρα )

        Αργή ταχύτητα-πολύ φως   <---                --->   Γρήγορη ταχύτητα - λίγο φως

          1    1/2   1/4  1/8   1/15   1/30  1/60  1/125   1/250   1/500   1/1000   1/2000  sec

    Π.χ. Αν στα 100 ASA ευαισθησία, μια συννεφιασμένη ημέρα για σωστή λήψη φωτογραφίας όσον αφορά το φωτισμό, χρειάζεται συνδυασμός   f/8 και 1/125 s  (διάφραγμα και ταχύτητα) τότε επίσης σωστή λήψη θα είναι χρησιμοποιώντας ένα από τους παρακάτω συνδυασμούς :       f/5,6 και 1/250 s      ή      f/11 και 1/60 s     κ.λ.π.

                                                                    ΑΛΛΑΓΗ  ΔΙΑΦΡΑΓΜΑΤΩΝ

             f/8  1/250 s     ASA 200

                                                                                                                                              Υπερ-φωτισμένη

      f/11  1/250 s    ASA 200

                                                                                                                                                Σωστή  λήψη

              f/16   1/250 s    ASA 200

                                                                                                                                                Υπο-φωτισμένη

                                                                       ΑΛΛΑΓΗ ΤΑΧΥΤΗΤΩΝ

           f/ 22  1/30 s    ASA 200

Η μηχανή που κινείται είναι θολή επειδή η αργή ταχύτητα 1/30 s δεν πάγωσε την κίνηση

         f/ 9  1/500 s   ASA 200

Το αυτοκίνητο που κινείται είναι νετ γιατί η γρήγορη ταχύτητα 1/500 s πάγωσε την κίνηση
